发布时间：2024-10-17 15:52:22
了解阻燃剂
阻燃剂又名难燃剂、耐火剂或防火剂。阻燃剂是赋予易燃聚合物难燃性的功能性助剂，主要针对高分子材料的阻燃设计的。目前阻燃材料的开发主要是通过在材料基体中添加阻燃剂来实现的，阻燃材料要求具有阻燃抑烟性、自熄性和抗滴落性。阻燃剂是高分子材料阻燃的关键，经过多年发展，已成为高分子的重要助剂。
类别 | 介绍 |
无机阻燃剂 | 主要有金属水合物（氢氧化铝、氢氧化镁）、红磷、聚磷酸铵（APP)、磷酸铵盐、磷酸盐及聚磷酸盐等、硼类化合物（硼酸锌）、锑类化合物（三氧化二锑）。该类阻燃剂主要是通过燃烧过程中覆盖在材料表面起到隔绝氧气阻燃，同时释放出气态水或挥发物，达到吸热降温和稀释气相中可燃组分浓度而达到阻燃作用。 |
卤系阻燃剂 | 主要是含氯或含溴的有机化合物或其协效配合物。由于其成本低廉、稳定性高、添加份少、与材料本体相容性好，且不影响本身的力学性能，因为是使用最早且全球产量和用量的一类阻燃剂。 |
氮系阻燃剂 | 氮系阻燃剂在燃烧时分解产生NH3、N2和气态H2O等不燃气体，稀释气相可燃物的浓度，同时吸热降温抑制燃烧反应速度。NxOy还可捕捉自由基抑制链反应速度，提升阻燃效果。比如三聚氰胺及其衍生物、三聚氰胺磷酸盐等，目前这类阻燃剂及其协效配合物应用较多，氮/磷为最常用的协同阻燃体系。 |
磷系阻燃剂 | 有机磷系阻燃剂主要为凝聚相和气相阻燃机理。磷系阻燃剂由于具有阻燃效果好、发烟量低、***等环保优点，使卤系阻燃剂市场空间逐步被压缩，其主要有芳基和烷基类磷酸酯、磷酸酯、磷杂菲(DOPO)，磷腈化合物、有机次膦酸以及有机次膦酸盐等。 |
硅系阻燃剂 | 硅系阻燃剂具有高效抑烟、低毒、易成炭、抗滴落的阻燃特点，主要通过促进形成致密碳层，表面覆盖抑制燃烧。例如苯基硅树脂、二氧化硅，还有新型的有机-无机杂化硅类阻燃剂等，但目前成本较高，大多在开发中。 |
阻燃剂发展趋势
无卤化和环保化
随着全球对环境保护意识的增强，无卤阻燃剂逐渐成为研究重点。这类阻燃剂不仅减少了有毒物质的释放，还符合国际环保法规的要求。例如，磷系和氮系阻燃剂因其低毒、低烟特性而受到青睐，并且在许多应用中取代了传统的卤素基阻燃剂。
高性能化和多功能化
未来的阻燃剂将朝着高性能和多功能方向发展。这包括复配协效技术、超细化、纳米化技术以及高效表面化学修饰技术等。这些技术可以提高阻燃效率，同时减少对材料性能的影响。
新材料与改性技术
科技的进步推动了新型阻燃剂材料和生产工艺的发展。例如，BDP阻燃剂具有优异的水解稳定性、低挥发性和高热稳定性，适用于工程树脂。此外，笼状阻燃剂的研究也表明其在循环利用和耐久性方面的潜力。
砥石DCF系列环保阻燃剂

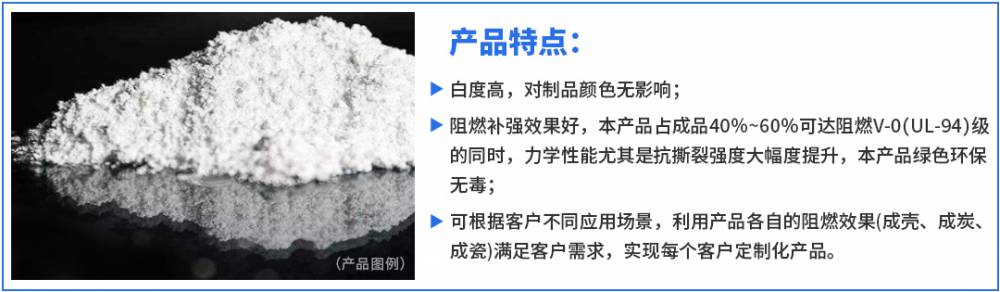

DCF系列产品是一款针对硅橡胶设计的以硅纤维为主要成分的新型环保阻燃剂。
本产品在火焰灼烧或高温下可生成炭层或陶瓷状硬壳覆盖在材料表面，以隔绝氧气和热量，不熔融不滴落，具有非常好的隔热阻燃效果；且产品经过特殊助剂活化工艺处理，与硅橡胶相容性好，对硅橡胶起补强作用；绿色环保***。
DCF系列产品阻燃性能
牌号 | 阻燃性能 a | 耐高温情况b | |
DCF-1 | V-0 | / | 烧穿 |
DCF-30 | V-0 | 成壳 | 不烧穿 |
DCF-2 | V-0 | 成炭成壳 | 不烧穿 |
DCF-3 | V-0 | 成瓷成炭成壳 | 低强度 |
DCF-4 | V-0 | 成瓷成炭成壳 | 高强度 |
a. 上述试验样品由混炼胶和DCF系列阻燃剂1：1混合，加入硫化剂后高温硫化制成制品。
b. 耐高温试验：150mm×150mm×2mm规格样片，丁烷喷枪（1000℃），火焰垂直于橡胶面冲击烧蚀。
c. 低强度：距离大理石 10cm 自由落体不会碎，高强度：距离大理石 30cm 自由落体不会碎。
实验室燃烧图解（不同型号实际燃烧效果不一样，下图为其中一款）
产品应用领域
